挖掘機的油缸組成部件主要包括：缸筒、缸低、活塞、活塞桿、緩沖器、外加密封件以及標準件等。

活塞的密封是由耐磨環、防污染密封環及組合密封圈共同組成的。

耐磨環對于活塞能夠起到支承與導向的作用，避免其出現偏心或刮傷，同時對增強密封件的耐用度真有一定成效。支承帶必須采用承載能力強的產品。

耐磨環對于一般利用夾布來加強夾層酚醛樹脂．使之具有良好的耐磨性與承壓力，酚醛夾布導向帶的承壓力可到300Mpa，是聚四氟乙烯青銅導向帶的十倍，防污染密封環能夠有效避免因油缸內的油混有雜質而引發密封件破損的情況發生．并給密封件的使用壽命提供了保障。

防污染密封環的材質一艤選用具有良好浸沒雜質功能的聚四氟乙烯樹脂，其在結構上有一個切口和油壓旁通槽，可以有效避免油壓的積累。

雙向組合密封是油缸活塞密封中經常被使用到的，因為它可以有效的節省空間。

將聚四乙烯進行改良制造成滑環，能夠有效增強密封件的抗壓力，使摩檫阻力變?。粡椥詨|圈可以給滑環帶來持續的接觸壓力，補償滑環的磨損。

其中的滑環和彈性墊圈同樣具有提高抗壓能力、減少磨損的作用，另外擋環可以避免密封件被擠出，從而增強了密封件的使用性能。

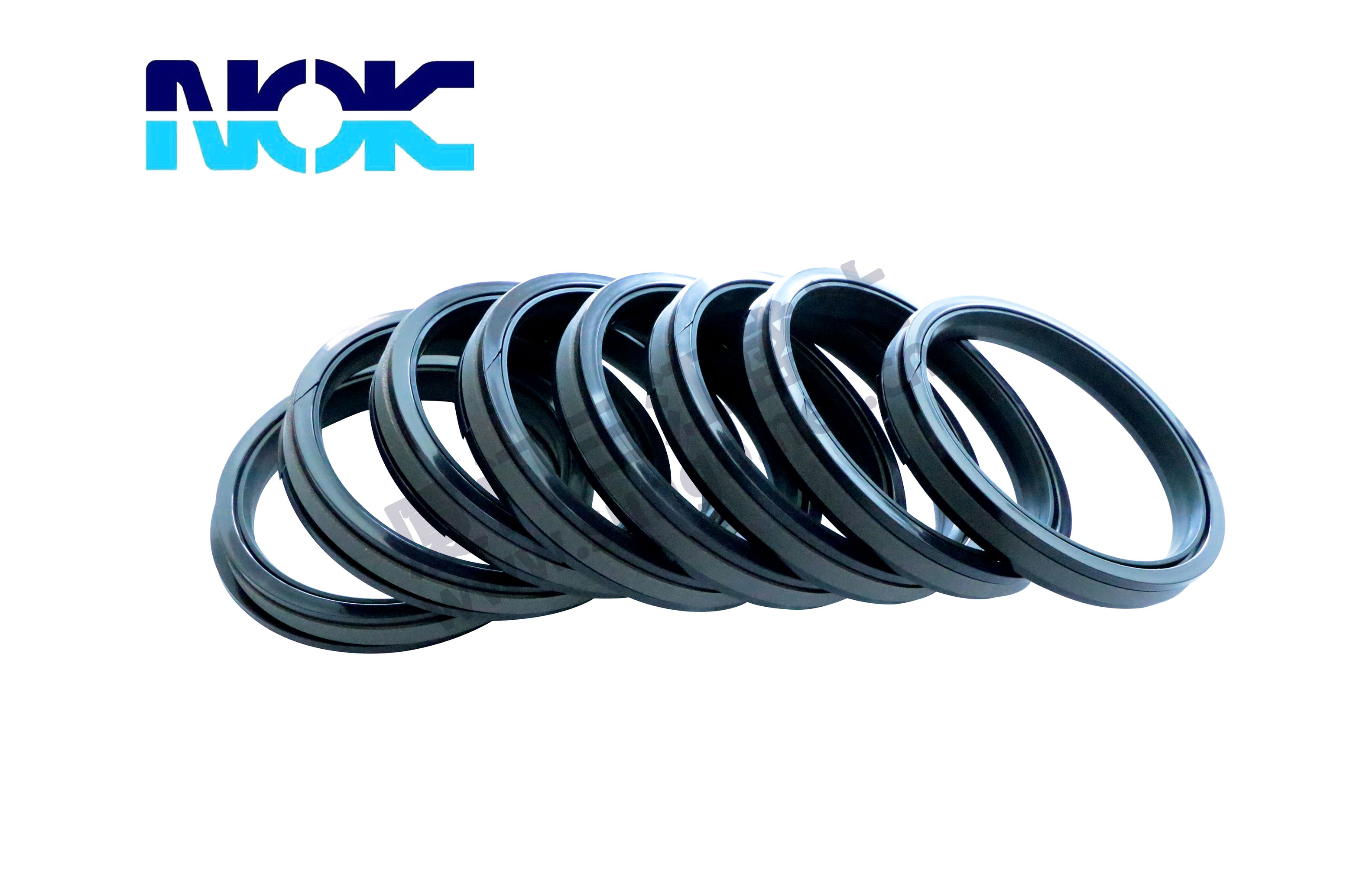

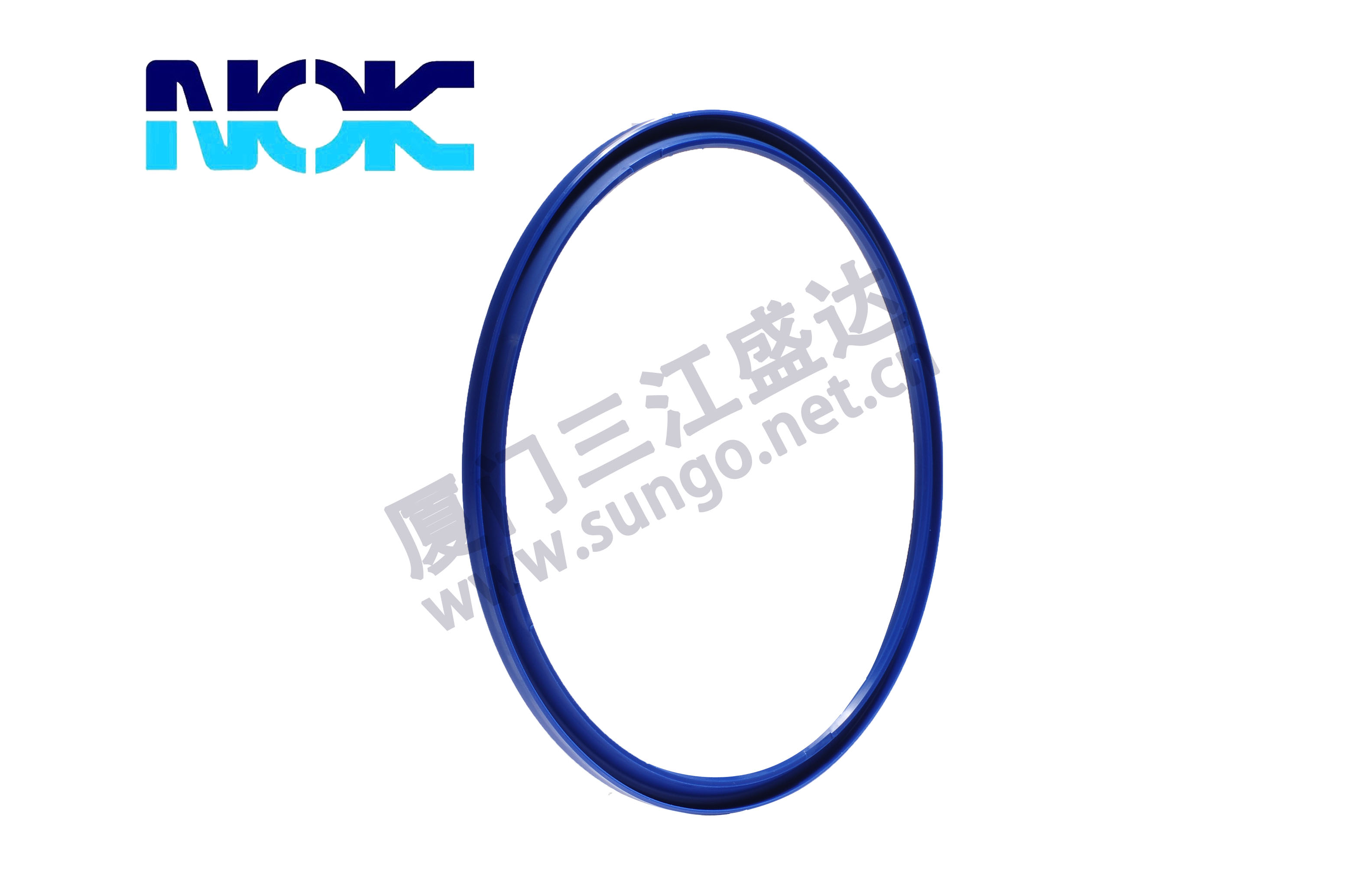

NOK密封滑環材料是用性能極為好的復合材料，作為液壓密封件，其承壓能力高達50Mpa，瞬時承壓可達100MPa，對于活塞由于換向和進人緩沖區域所承受的高壓沖擊完全可以承受；NOK密封件的設計，針對挖掘機維修市場普遍的密封件使用壽命短的現象，適當了增加了過盈量，提高了密封效果，延長使用壽命，并且NOK有著獨特的泄壓油槽的功能的設計，緩沖減壓更好，背壓更舒服，搭配NOK的HBY緩沖環，DKBI的防塵效果更佳。這兩者設計，更好的緩解活塞桿的壓力。

活塞桿的密封組成結構包括：密封環、緩沖環、檔圈及防塵圈。

密封環具有密封液壓油的功能。對于密封環材料的選擇具有很高的要求，它不僅要有很好的耐沖性、耐磨性及抗擠壓性還要具有超強的密封性。緩沖環能夠?qū)Ω邏河蛢?nèi)的高壓油起到一個緩沖減壓的作用，從而對主密封的壓力進行進一步的削減。在密封件的底端有一個擋圈，其抗擠壓能力很強，因此可以有效避免緩沖環被擠壓，另外擋圈與主密封之伺產生的壓力能夠潤滑活塞桿與導向套之間的摩擦，但這要求緩沖環必須有校好的回流性，以防止緩沖環與主密封之間的壓力過大，因此，緩沖環的制作材料必須具備較好的耐磨性、耐擠壓性及耐沖擊性。
防塵圈不僅能夠有效隔離粉塵，對設備起到很好的保護作用，而且還能夠防刮油?；顥U在導向套中的運動需要一定的油膜做潤滑，防塵圈的外唇邊容易造成油膜的聚集形成外漏，所以，這要求防塵圈內唇邊要帶有一定的防刮油作用，阻礙油膜的外泄。

挖掘機都是使用O形圈做密封的，以丁腈橡膠做原材料，邵氐硬度在75-90范圍內。因為系統壓力高的原因，所以0形圈需要加擋圈，避免發生0形圈被擠入配合間隙遭到破壞的情況發生。

不僅活塞在缸筒內的運動需要支撐，同樣活塞桿在導向套中運動也需要支撐。金屬支撐環具有很強承載能力，它是在冷軋鋼板基體上燒結球形的青銅粉末，然后將聚四氰乙烯和鋁的混合物鋪加在上面而制成的，它能夠?qū)ν诰驒C油缸在使用過程中產生的大的沖擊載荷與側向荷起到有效的承載作用，另外它具有很好的耐磨性，摩擦因數比較低，可以不添加潤滑油。

在活塞密封與活塞桿密封中，運動之間會有一定的間隙。影響間隙大小的因素主要包括：系統壓力、密封件材料與斷面厚度、動態邊直徑及環境度等。如果隙大了，不僅會造成密封件根部滑動邊與靜止一側撕裂還會使根部被擠出，致使密封件失效。區此，間隙的大小會對密封件的密封性能、使用年限以及加工成本造成直接影響。

依據使用導向帶允許變形，可以選擇相應的曲線，較小的伸縮變形能夠確保導向的效果?？梢愿鶕?jù)相應的數值和公式求出最小導向帶寬度，然后選擇合適的導向帶寬度。

油缸在裝配時，首先要將各部分的密件分別裝入各相關元件，然后從里到外進行安裝。
